Richtanlagen

​Drahtrichtanlage zum Einsatz in Produktionslinien.

Ausgehend vom Draht im Ring wird das Material in horizontaler und vertikaler Ebene so gerichtet, dass es einer weiteren Produktionsanlage zugeführt werden kann.

​Drahtrichtanlage zum Einsatz in Produktionslinien.

Bei erhöhter Anforderung an die Produktgeradheit kann es sinnvoll sein, eine Einheit mit rotierendem Richtflügel einzusetzen, welcher das Material präzise richtet.

Drahtrichtanlage zum Einsatz in Produktionslinien.

Zur Erzielung einer hohen Geradheit des Materials kann anstelle eines Richtrotors auch eine Vielzahl von Richtrollen eingesetzt werden. Dies ist insbesondere notwendig bei Materialien, welche durch den rotierenden Prozess des Richtflügels Oberflächenfehler erleiden würden.

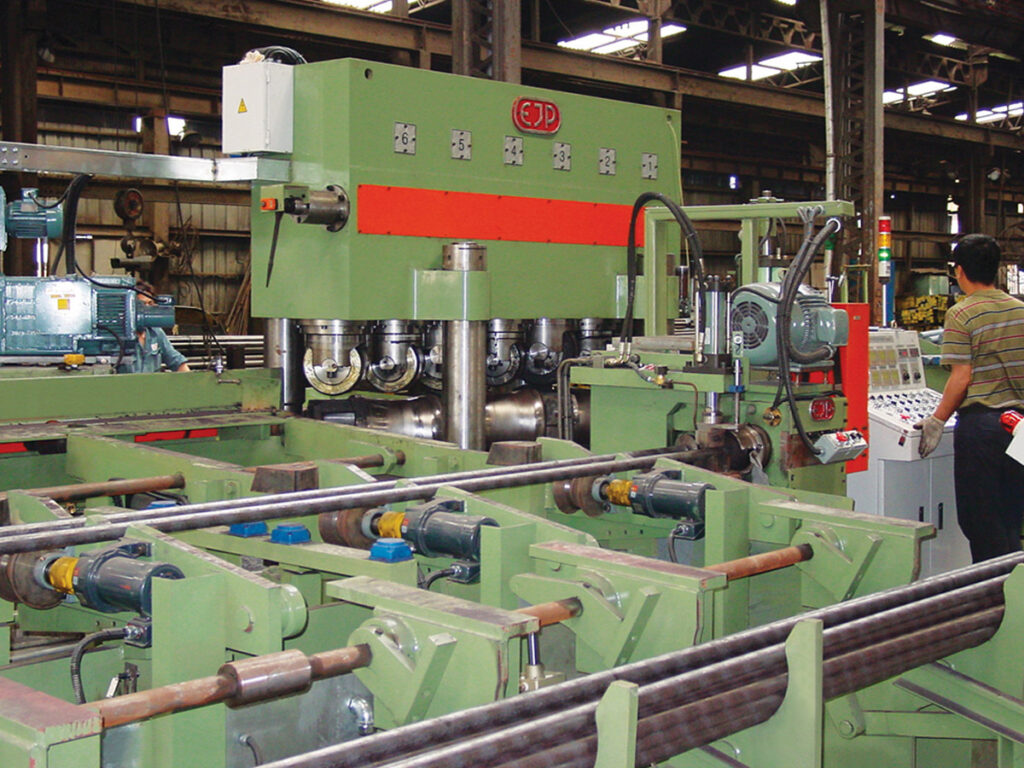

​Richtmaschine zum Richten von warmgewalzten oder geschmiedeten Rundstäben.

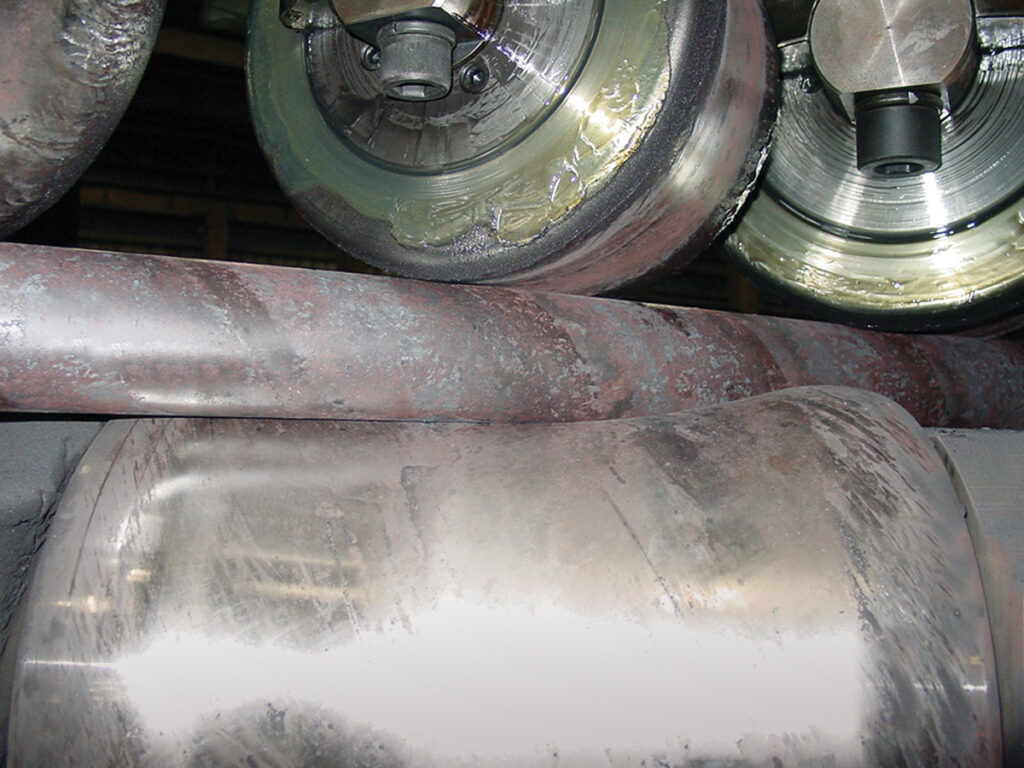

Einsetzbar als Einzelanlage oder verkettet in einer Adjustagenlinie. Die zu richtenden Stangen durchlaufen die Maschine rotierend und werden dabei zigfach gebogen, um die gewünschte Geradheit zu erzielen.

​Richtmaschine zum Richten von warmgewalzten, geschmiedeten, gezogenen oder geschälten Rundstäben, Rohren und Profilen.

Bei Durchmessern größer als 250 mm ist es wirtschaftlich sinnvoll, anstelle von Rollenrichtmaschinen automatische bzw. halbautomatische Richtpressen einzusetzen. Es werden sowohl vertikale als auch horizontale Richtpressen angeboten.

​Die Präzisionsrichtmaschinen sind einsetzbar für den Durchmesserbereich 4 mm bis 250 mm.

Sie werden zum Richten und Polieren von Stangen aus Stahl (gezogen oder geschält) und Buntmetallen (gegossen, extrudiert oder gezogen) eingesetzt. Die 2-Walzen-Richtmaschinen verfügen über eine feste Unterwalze und eine verstellbare Oberwalze. Die Verstellungen werden motorisch ausgeführt. Die verstellbaren Komponenten werden hydraulisch geklemmt.

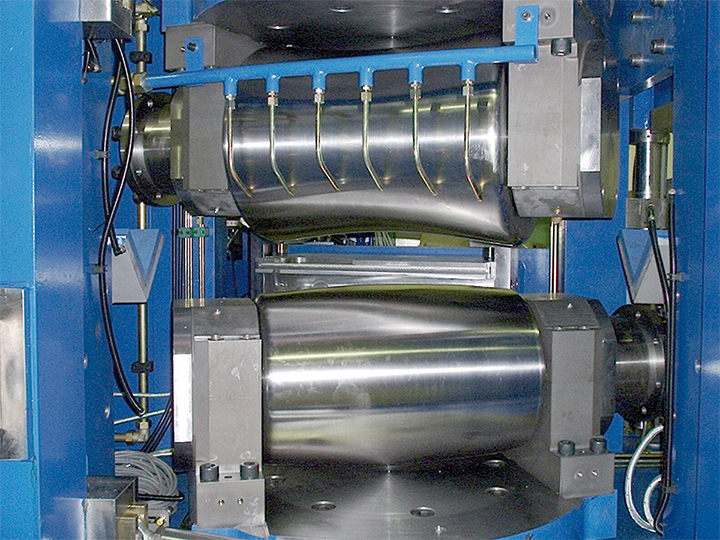

​In Abhängigkeit der gestellten Richtaufgabe werden kundenspezifische Walzenkonturen entwickelt.

Die spezifischen Formen der konkaven bzw. konvexen Walzen werden mit Hilfe einer einzigartigen, von uns entwickelten, Software berechnet. Die Richtwalzen sind aus legiertem Chromstahl gefertigt. Sie sind aus einem Stück geschmiedet, roh bearbeitet, gehärtet und fertig bearbeitet bzw. geschliffen.

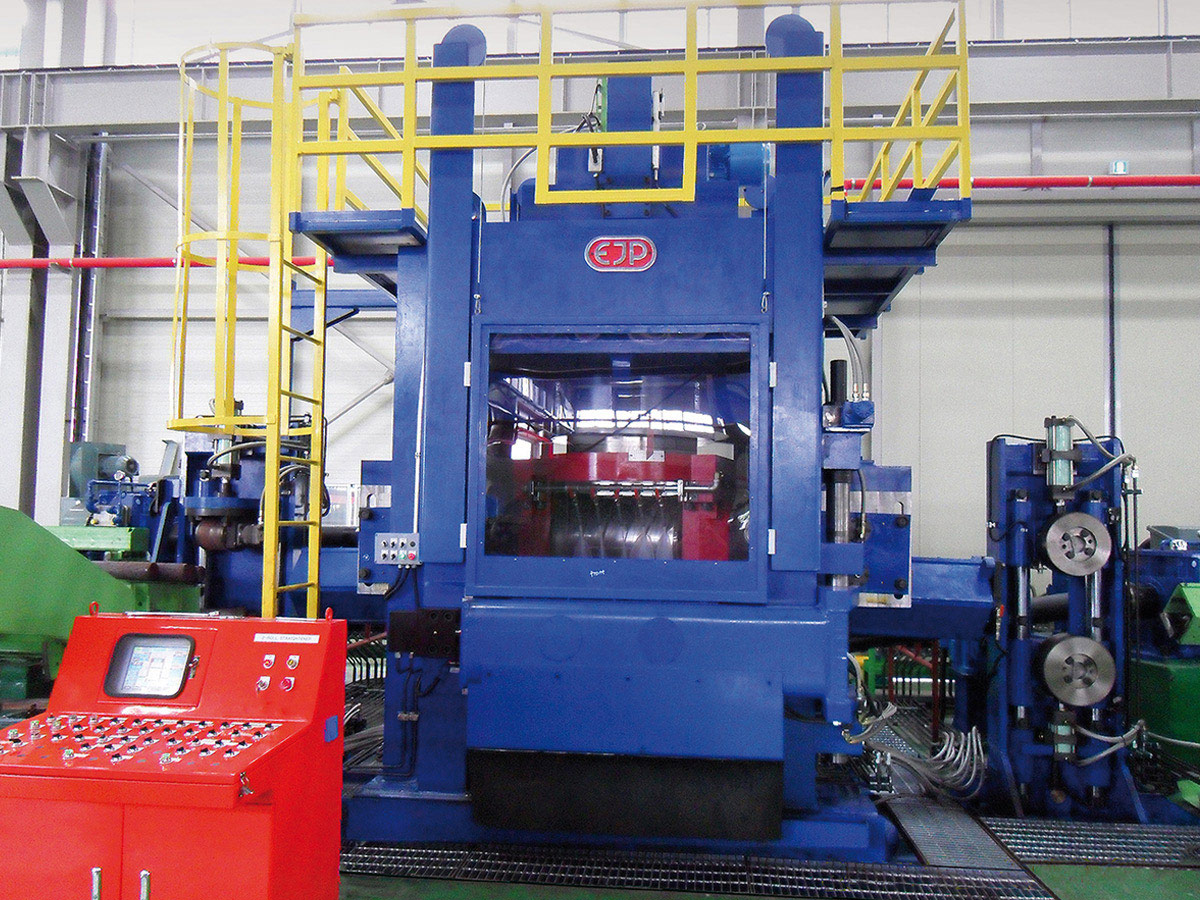

​Die Präzisionsrichtmaschinen sind einsetzbar für den Durchmesserbereich 10 mm bis 250 mm.

Sie werden zum Richten von Stangen aus Stahl (warmgewalzt oder geschmiedet) eingesetzt. Die 2-Walzen-Richtmaschinen verfügen über eine feste Unterwalze und eine verstellbare Oberwalze. Die Verstellungen werden motorisch ausgeführt. Die verstellbaren Komponenten werden hydraulisch geklemmt. Zur Kompensation der bei Schwarzmaterial vorhandenen Unrundheit sowie der gegebenen Walztoleranzen verfügt die Oberwalze über eine hydraulische Überlastsicherung. Hierdurch werden Maschinenbeschädigungen verhindert. Darüber hinaus kann die eingebrachte Richtkraft präzise gesteuert und kontrolliert werden.

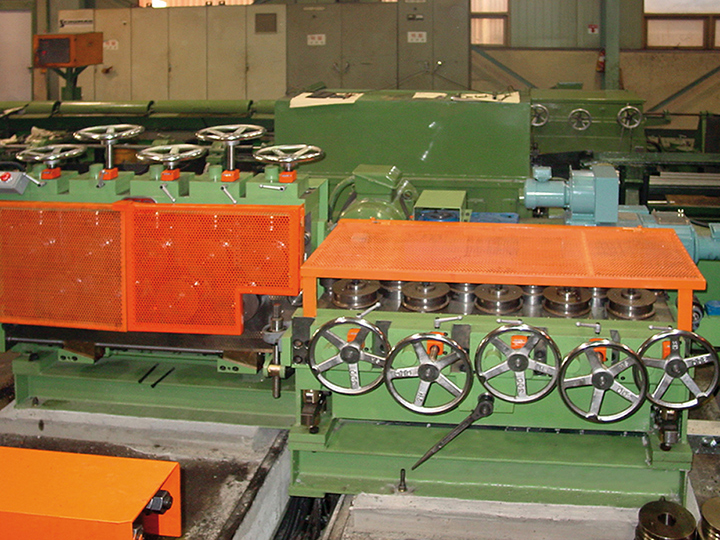

​Zum Präzisionsrichten von gewalztem oder gezogenem Flachstahl verfügen wir über eine umfangreiche Baureihe maßgeschneiderter Profilrichtmaschinen.

In Abhängigkeit der gestellten Richtaufgabe werden die Anzahl und Form der notwendigen Richtrollen festgelegt. Dies erfolgt mit einer EJP-Software. Basierend auf der festgelegten Anzahl und Form der Richtrollen, wird mithilfe moderner 3D-Konstruktion die kundenspezifische Maschine konzipiert und konstruiert.

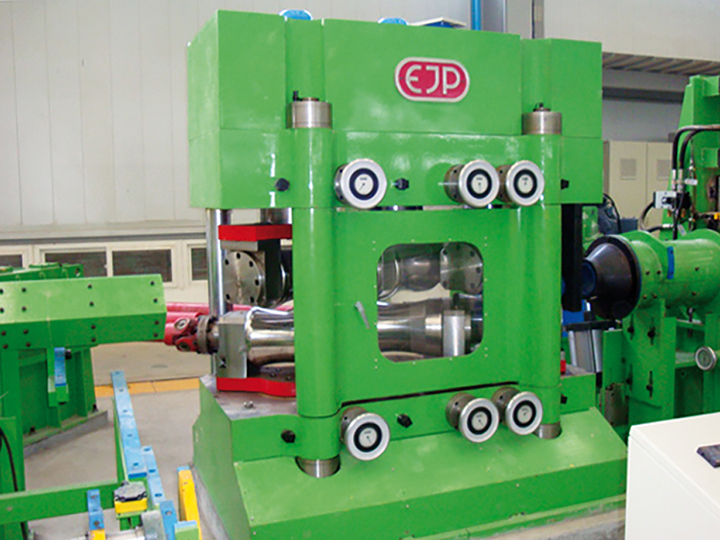

​​​Für das Richten von Rohren aus Stahl und Buntmetallen mit hoher Geradheitsanforderung werden 6-Walzen-Rohrrichtmaschinen eingesetzt.

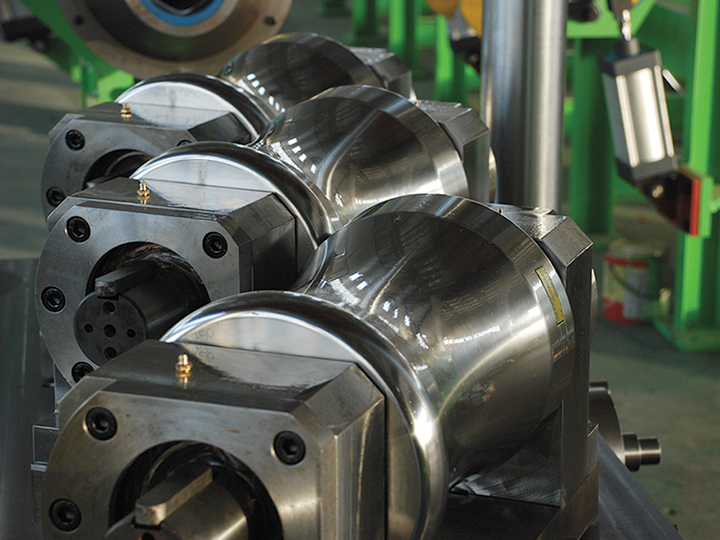

Für die Einstellung der Richtwalzen stehen dem Bediener entweder präzise Handräder oder eine automatische NC-Steuerung zur Verfügung. Nach Eingabe der Basisparameter berechnet die Steuerung die optimale Konfiguration der Maschine. ​In Abhängigkeit der gestellten Richtaufgabe werden kundenspezifische Walzenkonturen entwickelt. Die spezifischen Formen der konkaven Walzen werden mit Hilfe einer einzigartigen, von uns entwickelten, Software berechnet. Die Richtwalzen sind aus legiertem Chromstahl gefertigt. Sie sind aus einem Stück geschmiedet, roh bearbeitet, gehärtet und fertig bearbeitet bzw. geschliffen.

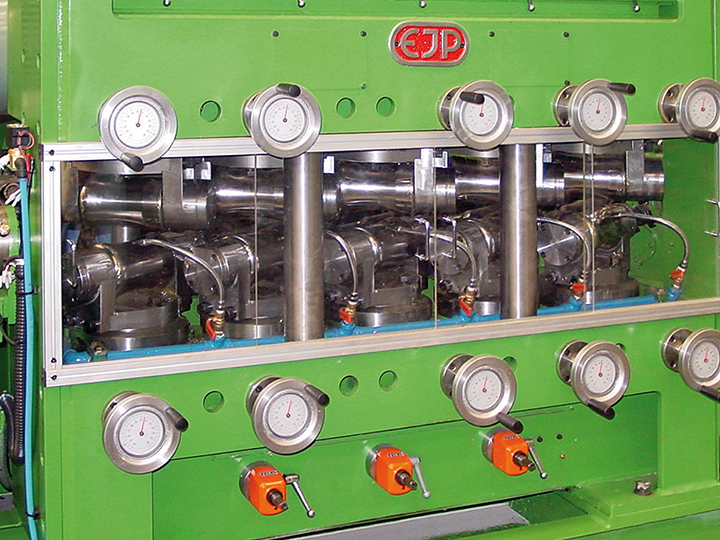

​Für das Richten von Rohren aus Stahl und Buntmetallen mit höchster Geradheitsanforderung werden 10-Walzen-Rohrrichtmaschinen eingesetzt.

Für die Einstellung der Richtwalzen steht dem Bediener eine automatische NC-Steuerung zur Verfügung. Nach Eingabe der Basisparameter berechnet die Steuerung die optimale Konfiguration der Maschine. ​In Abhängigkeit der gestellten Richtaufgabe werden kundenspezifische Walzenkonturen entwickelt. Die spezifischen Formen der konkaven Walzen werden mit Hilfe einer einzigartigen, von uns entwickelten, Software berechnet. Die Richtwalzen sind aus legiertem Chromstahl gefertigt. Sie sind aus einem Stück geschmiedet, roh bearbeitet, gehärtet und fertig bearbeitet bzw. geschliffen.
